Остекление производственных помещений: огнестойкость и безопасность
Производственный цех, лаборатория, склад или технический участок редко напоминают спокойный офис. Здесь работают станки, перемещаются грузы, меняется температура, возникает вибрация, а отдельные технологические процессы связаны с повышенной пожарной опасностью. Поэтому стекло в промышленном здании нельзя выбирать только по принципу «прочное и прозрачное».
Хорошее производственное остекление работает сразу в нескольких направлениях. Оно пропускает свет, позволяет визуально контролировать процессы, разделяет помещения и при необходимости становится частью противопожарной преграды. И вот здесь начинается самое важное: обычное безопасное стекло и огнестойкое остекление — не одно и то же.
Остекление на производстве: больше, чем источник света
В промышленном здании стеклянные конструкции могут использоваться во внешних стенах, внутренних перегородках, операторских, лабораториях, коридорах, административных блоках и отдельных технологических зонах.
Причем условия эксплуатации сильно различаются. В одном помещении стекло практически не испытывает механических воздействий, а в другом рядом постоянно перемещаются тележки, оборудование или крупные детали.
Поэтому при проектировании учитывают сразу несколько факторов:
- вероятность ударных нагрузок;
- размеры стеклянных полотен;
- температурный режим;
- вибрации;
- требования к пожарной безопасности;
- расположение путей эвакуации;
- назначение смежных помещений.
Иначе можно получить красивую прозрачную стену, которая формально выполняет функцию ограждения, но совершенно не соответствует условиям конкретного производства.

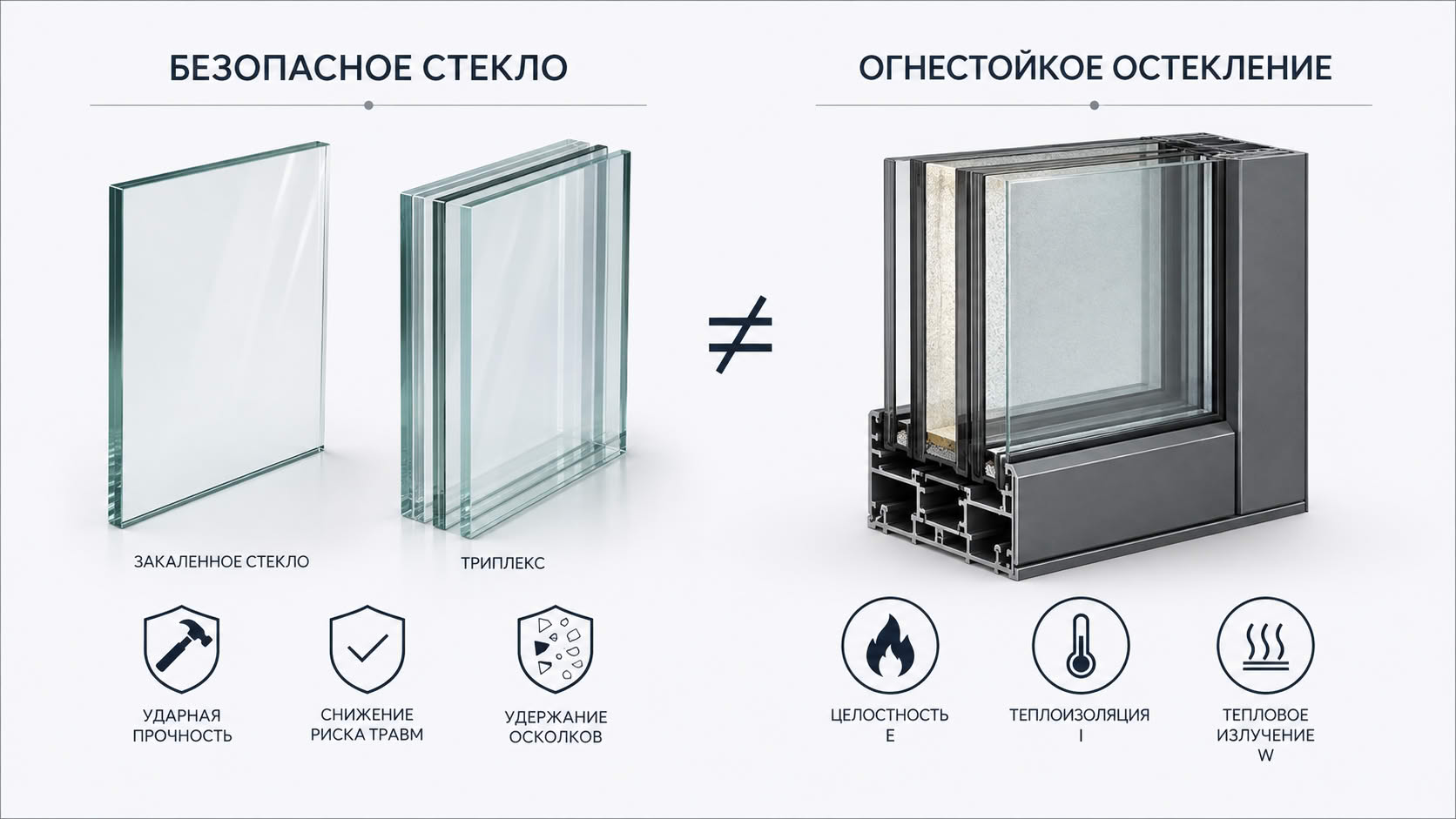

Безопасное стекло и огнестойкое — разные понятия
Это различие особенно важно.
Закаленное стекло обладает повышенной механической прочностью и при разрушении распадается на сравнительно небольшие фрагменты. Триплекс состоит из нескольких слоев, соединенных промежуточным материалом, благодаря которому осколки после повреждения удерживаются вместе.
Оба решения используют там, где необходимо снизить риск травм при разрушении полотна.
Но способность выдерживать механический удар еще не означает способности выполнять функцию противопожарной преграды.
Если остекление становится элементом противопожарной конструкции, его характеристики определяются проектными требованиями и подтверждаются огневыми испытаниями. ГОСТ 30247.4-2022 устанавливает метод испытания на огнестойкость светопрозрачных ограждающих конструкций и заполнений проемов в противопожарных преградах.
Иными словами, маркировка «закаленное» сама по себе ничего не говорит о пределе огнестойкости.
Что означают E, I и W
В обозначении огнестойкости нет лишних букв. Каждая показывает, какое предельное состояние контролируется.
E — потеря целостности. Конструкция должна определенное время препятствовать проникновению пламени и продуктов горения через образовавшиеся сквозные повреждения.
I — потеря теплоизолирующей способности. Оценивается нагрев необогреваемой поверхности.
W — достижение предельной величины теплового потока. Этот критерий особенно важен для светопрозрачных конструкций, через которые тепловое излучение может воздействовать на соседнюю зону даже без непосредственного распространения пламени.
Цифра после букв обозначает время в минутах, в течение которого конструкция при стандартном испытании должна сохранять соответствующие свойства.
Причем нельзя автоматически назначать одинаковый предел огнестойкости всему остеклению предприятия. Например, Федеральный закон № 123-ФЗ устанавливает для светопрозрачных противопожарных перегородок с остеклением более 25% пределы EIW 45 для перегородок 1-го типа и EIW 15 для 2-го типа. Для отдельных видов заполнения проемов требования отличаются.
Поэтому выбирать «EI 60 на всякий случай» — плохая логика. Сначала определяют назначение конструкции, а затем требуемые характеристики.

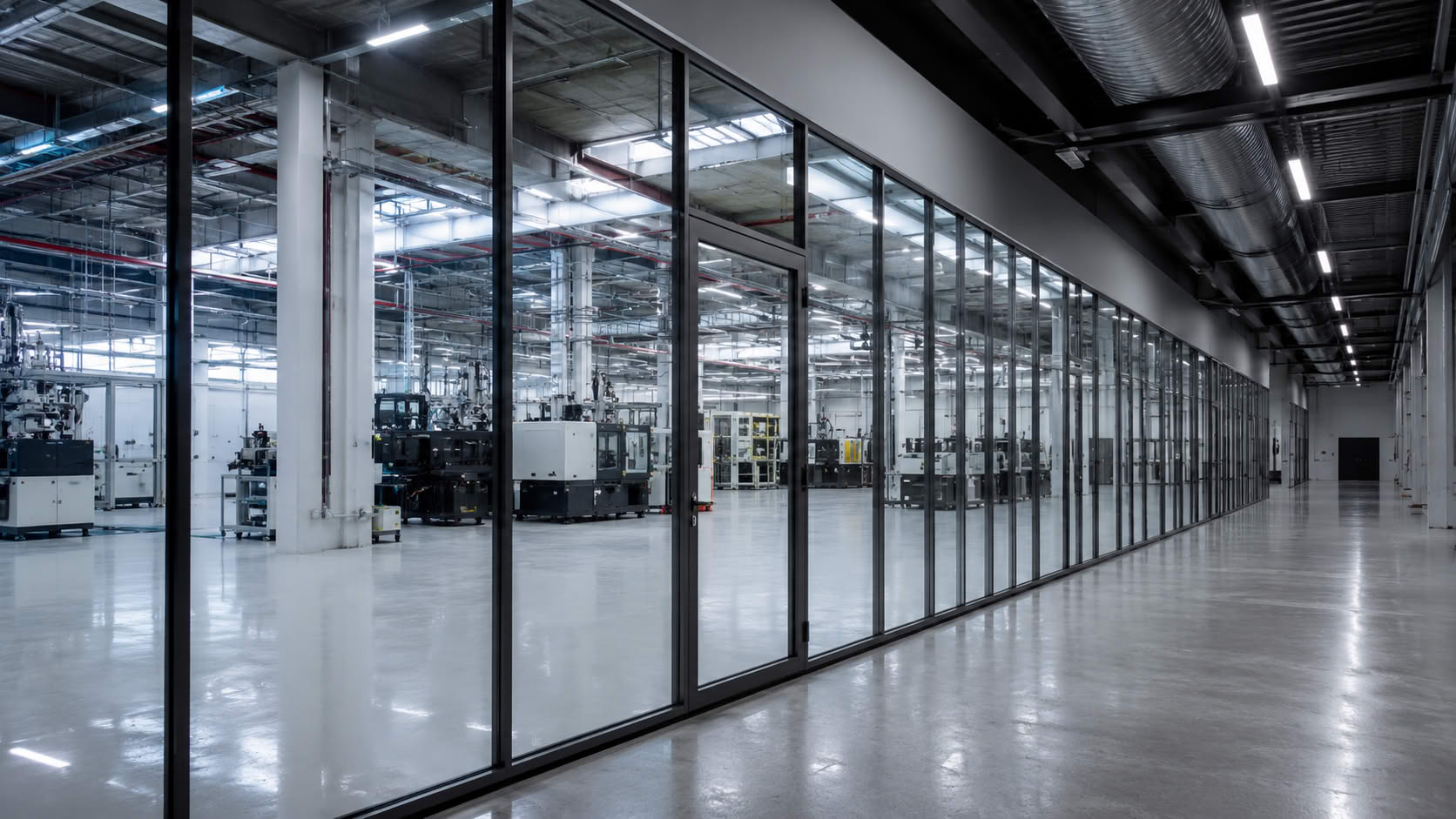

Где на производстве может понадобиться огнестойкое остекление
Не каждое окно или стеклянная перегородка обязаны быть противопожарными. Более того, технический регламент прямо указывает, что пределы огнестойкости заполнения обычных оконных и дверных проемов в общем случае не нормируются, если они не находятся в противопожарных преградах.
Огнестойкое стекло становится принципиальным там, где светопрозрачная конструкция должна участвовать в ограничении распространения пожара.
Это могут быть перегородки между отдельными производственными зонами, ограждения коридоров и технических помещений, светопрозрачные участки противопожарных преград, двери с большим остеклением.
Есть еще один нюанс: окна непосредственно в противопожарных преградах должны быть неоткрывающимися. Такое требование закреплено статьей 88 Федерального закона № 123-ФЗ.
Получается довольно простое правило: место установки определяет требования не меньше, чем само стекло.

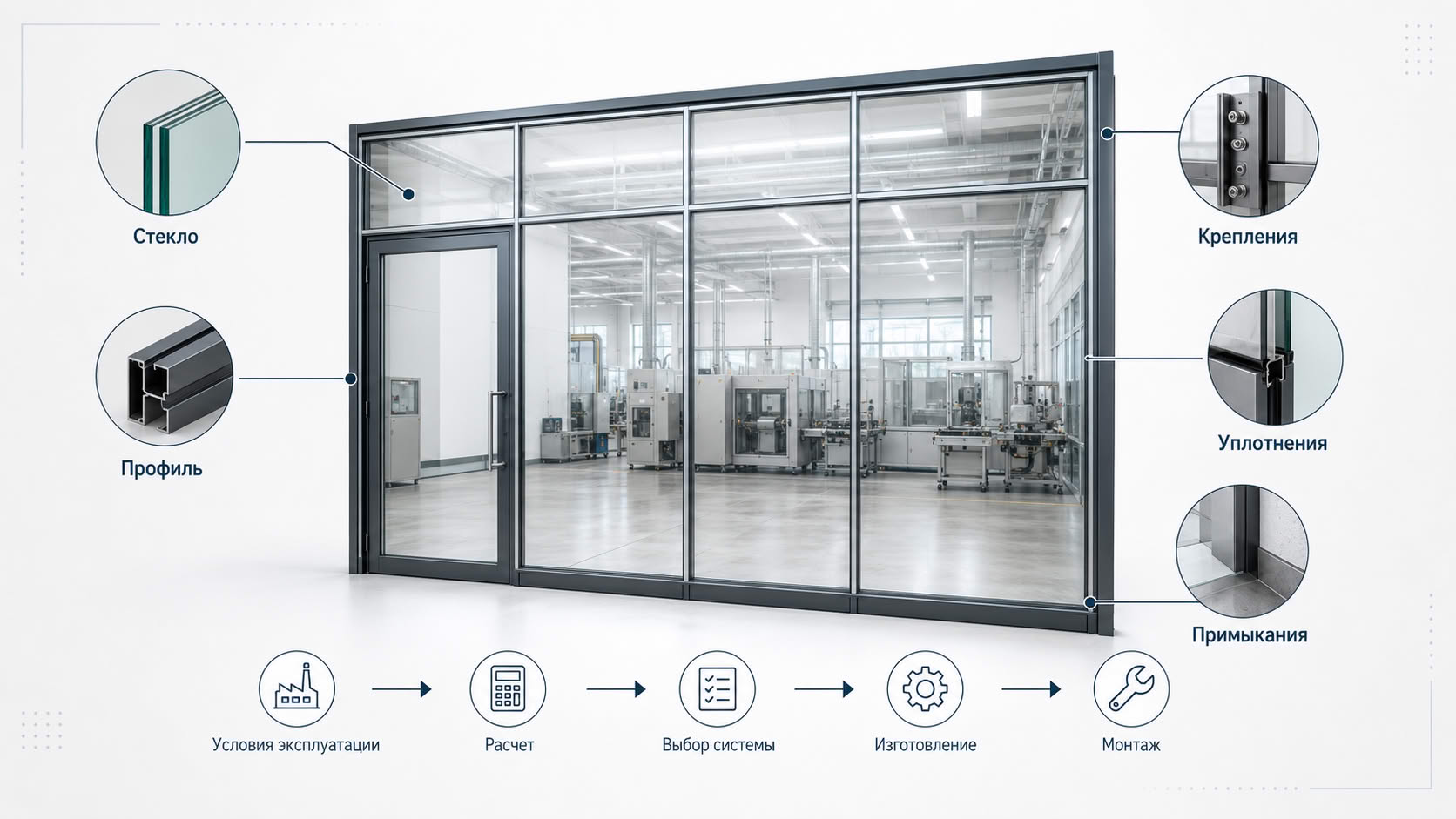

Из чего складывается огнестойкость конструкции
Можно установить дорогое специальное стекло и все равно не получить нужный результат. Почему? Потому что испытанию подвергается не абстрактное стеклянное полотно, а светопрозрачная конструкция в определенном исполнении.
Значение имеют стекло, профиль, крепления, уплотнения, размеры элементов и узлы сопряжения.
При нагреве материалы расширяются по-разному. Если профиль или крепежная схема не рассчитаны на такую работу, слабым местом станет край полотна или примыкание конструкции к строительному основанию.
Поэтому противопожарное остекление лучше воспринимать как систему. Здесь принцип «возьмем подходящее стекло, а профиль подберем потом» примерно равнозначен попытке выбрать двигатель отдельно от автомобиля.

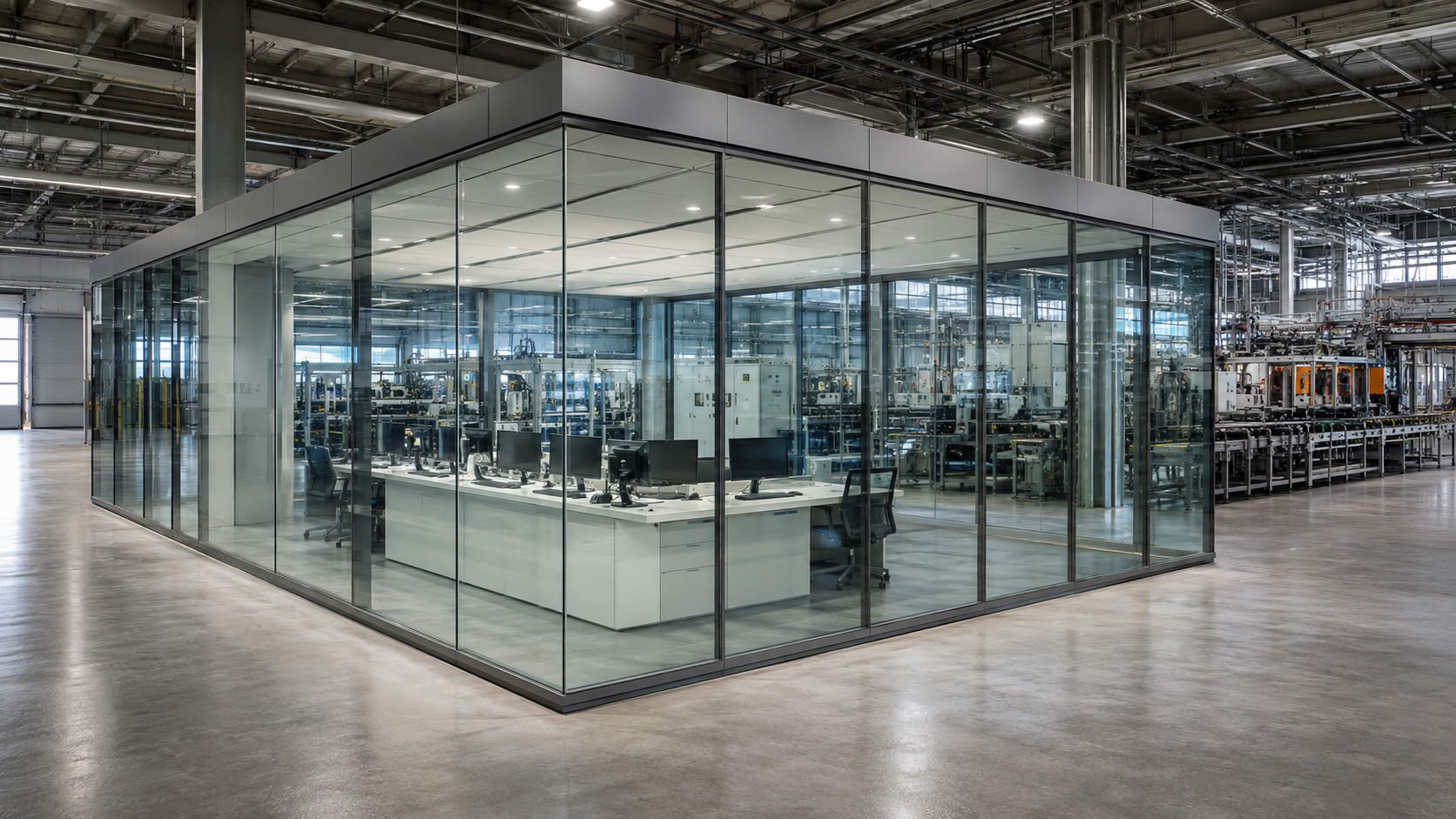

Как подбирать остекление для разных зон
Для обычного производственного участка главным фактором может стать механическая безопасность. В этом случае рассматривают закаленное стекло, многослойные решения или их комбинации с учетом размеров полотна и возможных нагрузок.
Для операторской важна еще и обзорность: персонал должен видеть технологический процесс, оставаясь отделенным от рабочей зоны.
В перегородках между помещениями с противопожарными требованиями сначала определяют тип преграды и необходимый предел огнестойкости, а уже затем подбирают конструктивную систему.
Особого внимания требуют помещения с повышенной пожарной или взрывопожарной опасностью. СП 56.13330.2021 распространяется на проектирование производственных и лабораторных зданий и помещений, поэтому требования здесь рассматривают в контексте всего объекта, его назначения и технологических процессов.
Универсального «стекла для завода» просто не существует.
Проектирование начинается не с толщины стекла
Одна из самых распространенных ошибок — начинать разговор с вопроса: «Какую толщину поставить?»
Толщина важна, но сама по себе ничего не решает. До нее необходимо определить размеры проема, способ крепления, высоту конструкции, эксплуатационные нагрузки, тип помещения и требования к пожарной безопасности.
На производстве к этому добавляются вибрации оборудования, вероятность случайного удара, температурные перепады и особенности эксплуатации.
После этого можно выбирать конкретный состав стекла, профильную систему и фурнитуру.
Особенно критичны крупноформатные конструкции. Чем больше полотно, тем заметнее влияние нагрузок и тем выше требования к расчету узлов.
Ошибки, которые особенно опасны
Первая — считать любое прочное стекло противопожарным.
Вторая — менять элементы испытанной системы без проверки. Другой профиль, уплотнитель или крепление могут изменить поведение конструкции при нагреве.
Третья — выбирать характеристики исключительно по максимальному значению. Огнестойкость задают исходя из требований проекта, а не по принципу «чем больше минут, тем безопаснее».
И наконец, нельзя игнорировать основание, к которому крепится конструкция. Огнестойкая перегородка не существует сама по себе: ее примыкания должны работать вместе с окружающими строительными элементами.
Что важно предусмотреть заранее
Остекление производственного помещения должно соответствовать конкретному сценарию эксплуатации. В одном случае главную роль играет защита людей при случайном разрушении стекла, в другом — сохранение противопожарного разделения здания, а иногда обе задачи приходится решать одновременно.
Поэтому последовательность разумнее строить так: сначала назначение помещения и нормативные требования, затем расчет конструкции, выбор стекла и профильной системы — и только после этого изготовление и монтаж.
Тогда стекло перестает быть просто прозрачным заполнением проема. Оно становится полноценным инженерным элементом здания, от которого в критической ситуации может зависеть гораздо больше, чем внешний вид помещения.
